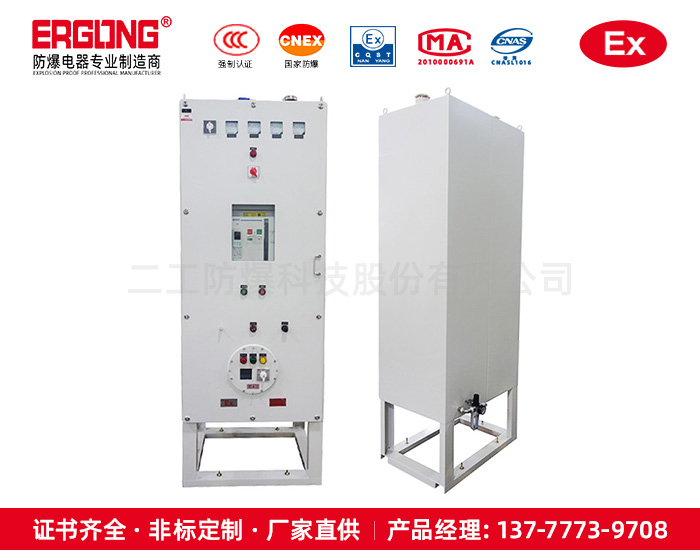

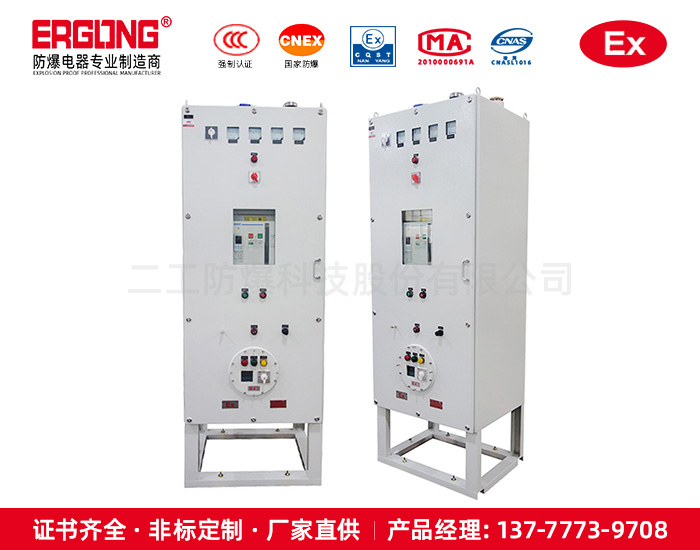

PXK51系列正压型防爆配电柜

1、用途、工作条件
　　　用途：本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生　物工程、航天航空工程以及军事设施等工厂中，具有ⅡA、ⅡB、ⅡC类T1～T6爆炸性气体或蒸气环境中使用
2、工作条件
　　　海拔高度不超过2000m； 周围空气温度最高不超过+60℃，最低不低于-30℃； 空气相对湿度不大90%（+25℃时）； 最大降雨强度50mm/10min； 最大辐射强度1.4cal/cm2.min；

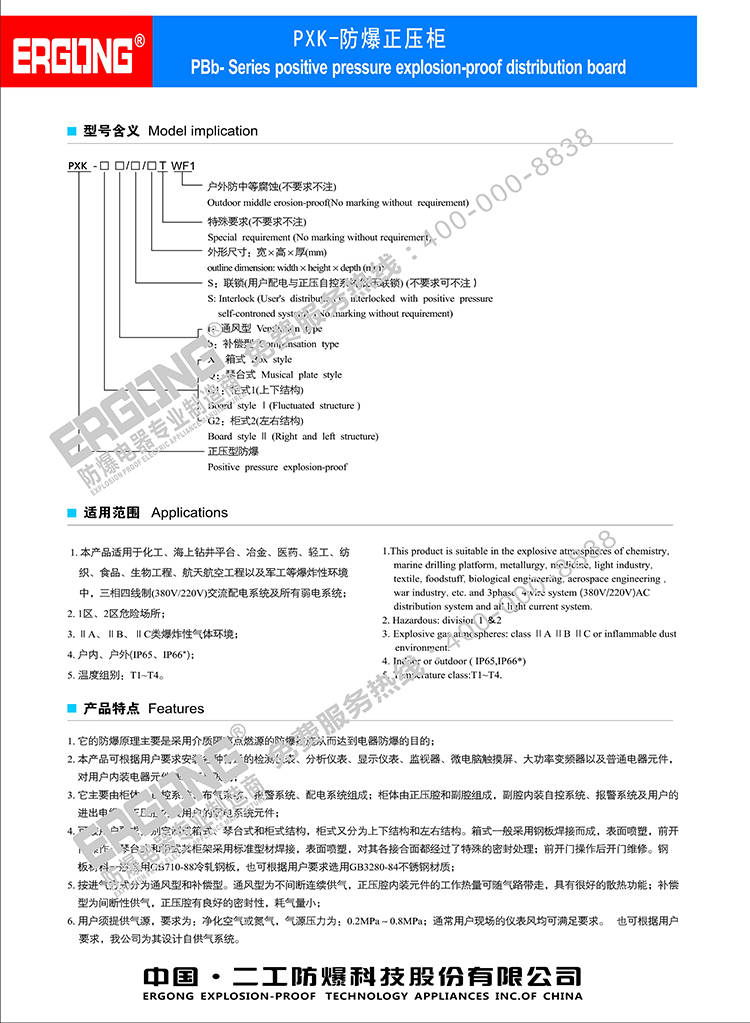

3、型号含义
　　　PXK-□□/□/□T
　　　特殊要求(无要求可不注)
　　　外形尺寸:宽X高X厚(mm)
　　　S:联锁(用户配电与正压自控系统低压联锁)(不要求可不注)
　　　t:通风型
　　　b:补偿型
　　　X:箱式
　　　Q:琴台式
　　　G1:柜式1（上下结构）
　　　G2:柜式2（左右结构）
4、结构与特点
　　　本产品外壳可采用钢板焊接或不锈钢焊接而成，外型美观。控制方法千变万化，具体元件选择、排列，根据用户提供的原理图及要求确定，并可按用户的要求重新设计制造。可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、微电脑触摸屏以及普通电器元件，对用户内装电器元件基本不受限制。
5、安装及维修
　　　5．1安装及维修前需切断前级电源；
　　　5．2进、出线电缆必须密封，并用防爆胶泥塞紧，保证密封及电缆不得松动；
　　　5．3正压腔密封橡皮在使用过程中要定期检查，以保证其良好的密封性；
　　　5．4非专业人员严禁开盖维修。
　　　5. 5 详细参照随机箱面的操作步骤或详细说明书

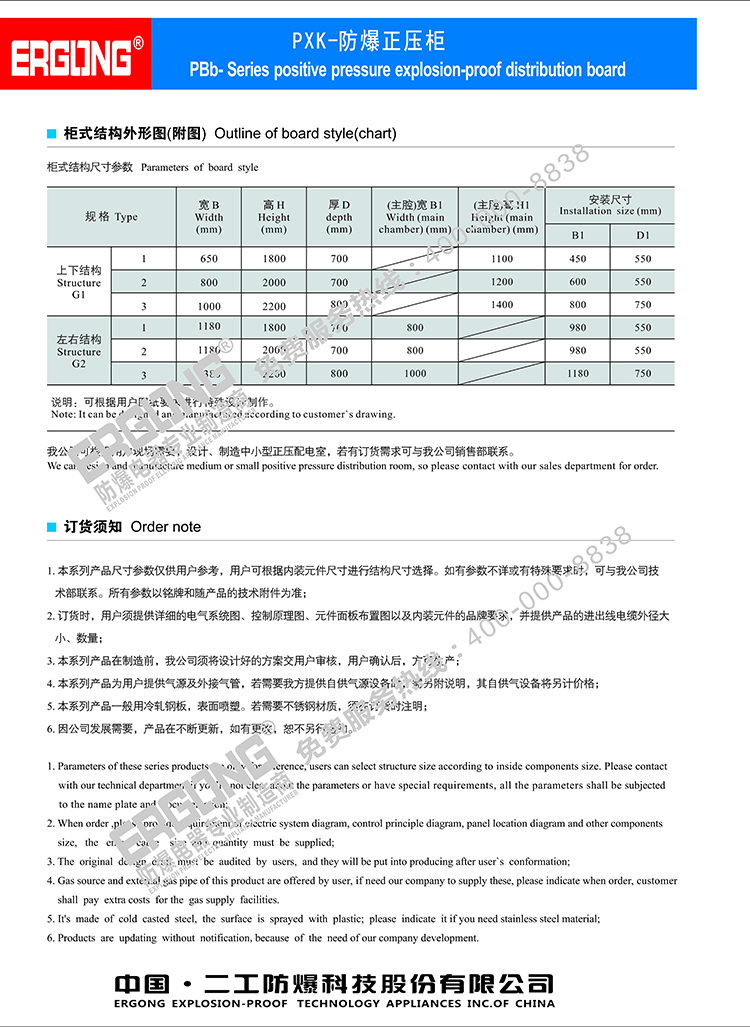

6、订货须知
　　　订货时应指出产品的完整型号、名称、规格及订货数量。例如：正压型防爆配电柜、通风型、型号：PXK51-T,尺寸要求2000X900X500，接线请按图纸施工，数量10台

PXK系列防爆正压柜基本控制要求
█ 防爆正压柜-适用范围
　　1．适用于爆炸性气体环境1区、2区危险场所；
　　2．适用于IIA、IIB、IIC级爆炸性气体环境；
　　3．适用于可燃性粉尘环境20区、21区、22区；
　　4．适用于温度组别为T1—T6的环境；
　　5．本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、酿酒、油漆、涂料、食品、生物工程、航天航空工程以及军事设施等工厂中；
█ 防爆正压柜-产品特点
　　1．本产品外壳采用优质钢板焊接或不锈钢焊接成型，表面经高速抛丸后粉末静电喷塑，外形美观；
　　2.本产品为“二工股份”改进型防爆产品，可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、PLC、各种按钮、开关、微电脑触摸屏以及普通电器元件，对用户需装电器元件完全不受限制；
　　3.采用多样化设计，可选择柜式（上下形式，左右形式）、壁挂式、琴台式、平面式等；
　　4.配电柜由柜体、控制系统、布气系统、报警系统、配电系统组成；正压腔内装部分控制系统的防爆元件及用户的配电系统元件（也可根据客户要求订做分体式或联机式）；
　　5.本左右柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。
　　6.本产品引用GB3836.2010/1/2/3/4,GB3836.-2004,GB3836.-2006以及相关标准设计、制造、检验。正压柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。
　　7.自动控制系统主要完成换气、补气、超高压自动报警和排气、欠压报警、温度连锁、低压联锁断电等高端控制功能。（本正压柜具有低压联锁功能，低于规定的气压值（50Pa）时，自动切断正压腔的用户配电电源）更加肯定了产品的安全性，实用性;
　　8.外可按客户要求加装防护门，能够显示内部控制部分的显示或动作；
　　9.柜外所有紧固件均采用不低于抗强腐蚀的304不锈钢材质；
　　10.布线方式，钢管或电缆、防爆软管均可；
　　11.可根据用户要求特殊定制；

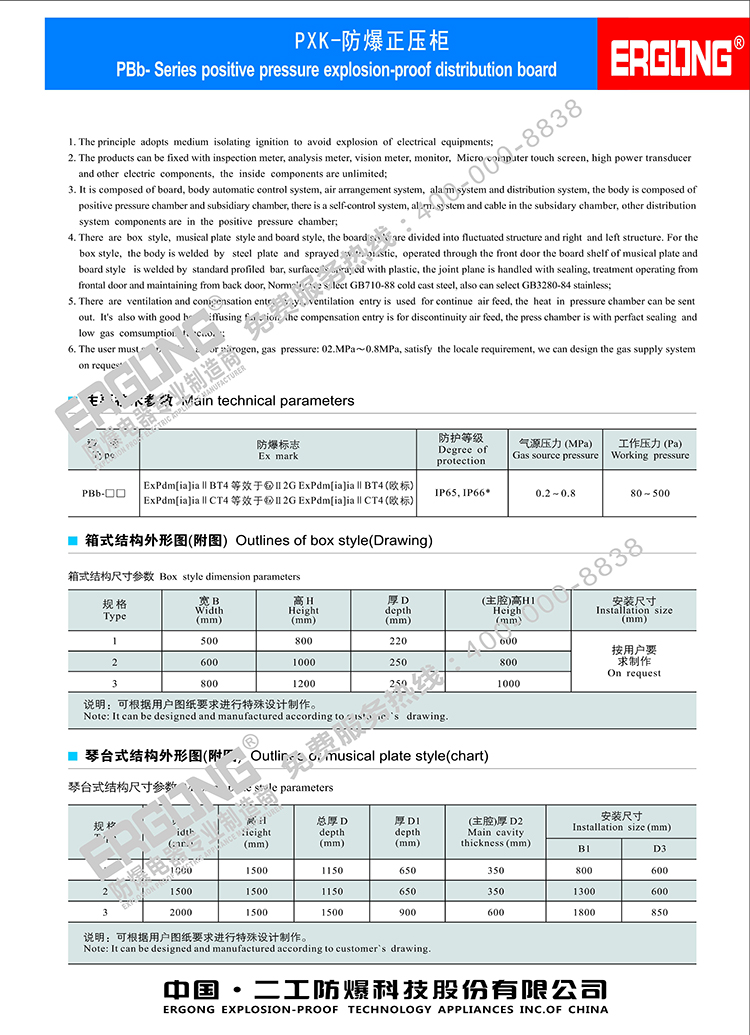

█ 防爆正压柜-技术参数
防爆标志：Ex de ib mb pz IIC T4/T5/T6、
          Ex de ib mb px IIC T4/T5/T6、
          DIP A20/A21/A22 TA,T4/T5/T6；
额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；
总开关电流：10A—800A；分开关电流：1A—630A；
防护等级：IP54/IP55/IP65/IP67/IP68；
螺纹规格：DN15-DN100/G1/2-G4寸
引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；
引入引出方向：上进上出，下进下出（可按客户要求不受限制）

二工防爆正压柜部分详细介绍：
一.防爆正压柜
   适用范围
　　1.本产品适用于化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军工等爆炸性气体或粉尘环境中，作为三相四线制（380V/220V）交流低压电器配电系统供电或对检测仪表、分析仪表、监视器、微电脑触摸屏、大功率变频器等元件的监测和控制，散热等。
　　2.适用于1区、2区危险场所。
　　3.适用于IIA、IIB、IIC类，温度组别为T1-T6的爆炸性气体环境。
　　4.户内、户外安装。
二.防爆正压柜-防爆原理
　　采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。
三.防爆正压柜-产品特点
　　1.本产品主要由柜体、自控系统、布气系统、报警系统、配电系统组成；柜体由正压腔和副腔组成，正压腔内装用户的配电系统元件，副腔内装自控系统。

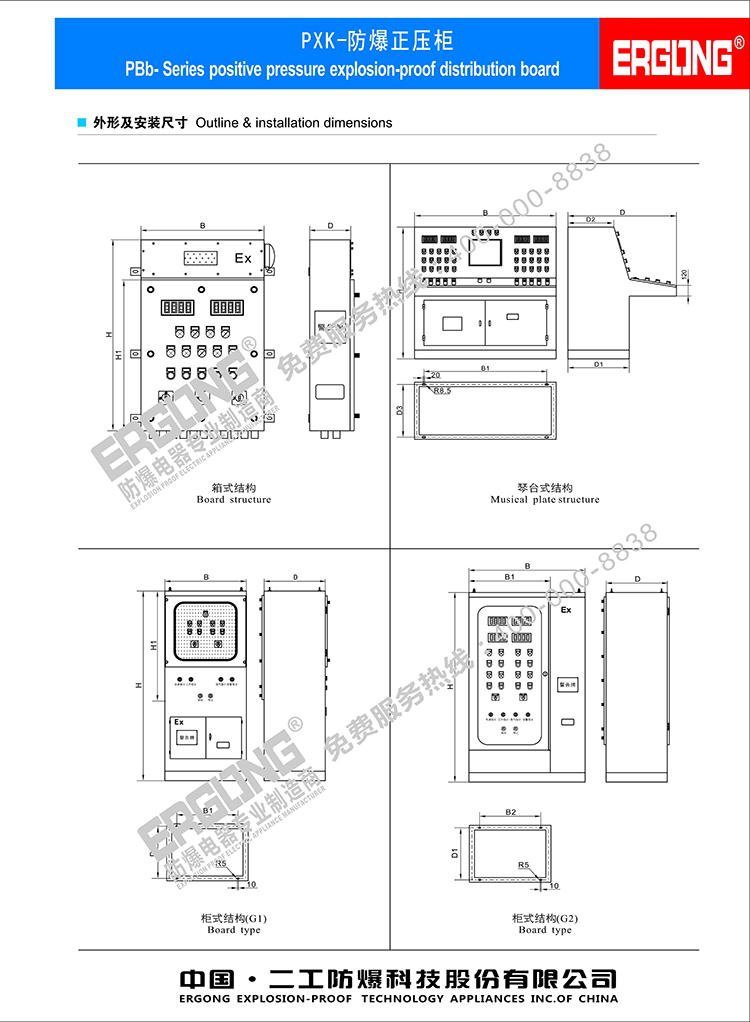

　　2.柜式产品采用“二工”柜架，主副盘为左右结构、上下结构、琴台式等，电缆沟座式安装，下进线、前门操作，前门或后门检修。
　　3.箱式产品采用优质钢板或不锈钢焊接结构，主、副盘为上下结构，挂式安装，下进线、前门操作和检修。
　　4.琴台式产品采用优质钢板折叠焊接成型，主、副盘为前后结构，座式安装，下进线、琴台操作，后门检修。
　　5.按进气方式分为通风型和补偿型。通风型为不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热功能，适用于解决大功率防爆变频器的散热问题；补偿型为间断性供气，正压腔要有良好的密封性，确保耗气量小。
　　6.用户须提供气源，要求为：净化空气或氮气，气源压为为：0.2～0.8Mpa；通常用户现场的仪表风均可满足要求。
　　7.钢板材料一般用GB710-88冷轧钢板，也可根据用户要求选用GB3280-84不锈钢材质。
四.防爆正压柜-功能说明
　　Px系列正压柜
　　1.产品设置换气连锁，产品投运前，只有经过主盘内腔换气，并达到规定的换气时间和换气量后，确保主盘内部吹除了易燃易爆气体，副盘才能受电，并开始检测主腔气压，确保产品投运时，电器元件已被洁净介质有效隔离。
　　2.只有主盘内腔气压满足规定的气压要求时，副盘内电源自动切换系统才会向主腔送电。
　　3.主盘内腔工作气压为100Pa≤P≤900Pa。
当气压高于900Pa时，自控系统自动关闭进气或开启排气阀，自动调整内部气压，保证产品不受高气压冲击而变形损坏。
当气压低于100Pa时，自控系统自动报警，并开启进气，自动调整内部补气，补气成功时，自动恢复正常，不成功并内部气压降到50Pa，必要时可设置系统自动断电。
　　4.副盘自控系统为不间断连续监控，并显示主盘内腔各压力参数。
Pz系列防爆正压柜
为专用于2区而设计的一种正压防爆柜，Pz系列和Px系列相比，省略了检查换气时间的安全装置，仅标志换气的时间，由用户在主腔通电前按要求进行；另外，当内部气压低于100Pa时，自控系统自动报警，并开启进气，自动调整内部补气，补气成功时，自动恢复正常，不成功并内部气降到50Pa时，系统不自动断电，断续报警。
柜体制作和内装元件按客户要求基本不受限制。
